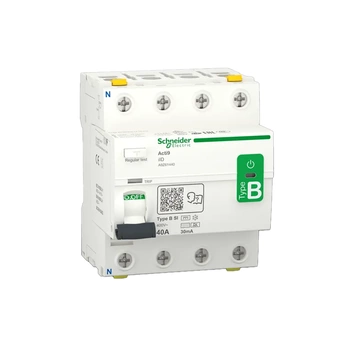

Schneider A9Z61440 Interrupteur différentiel FI 4P 40A 30mA IID TYPE

Description détaillée du produit

Paramètres de base

• Série de produits : Acti 9
• Nom du produit : Acti9 iID
• Type de produit ou composant : Disjoncteur différentiel (RCCB)
• Abréviation de l'appareil : iID
• Utilisation de l'appareil : Photovoltaïque, entraînement à vitesse 3P, ascenseur
• Description des pôles : 4P
• Position du conducteur neutre : GAUCHE
• [In] Courant nominal : 40 A
• Type de réseau : Courant alternatif (AC)
• Sensibilité aux courants de défaut : 30 mA
• Délai du disjoncteur différentiel : Sans délai
• Type de disjoncteur différentiel : Type B-SI (Super immunisé)
• Marques de qualité : VDE, NF, IMQ, KEMA

Paramètres complémentaires

• Position de l'appareil dans le système : Sortie, groupe d'entrée
• Fréquence du réseau : 50 Hz
• [Ue] Tension de fonctionnement nominale : 400 V courant alternatif (AC) 50 Hz
• Technologie de déclenchement du disjoncteur différentiel : Indépendante de la tension
• Capacité de coupure nominale : Idm 1500 A, Im 1500 A
• Courant de court-circuit nominal conditionnel : 10 kA
• Tension d'isolement nominale [Ui] : 500 V
• Résistance à la tension d'impulsions nominale [Uimp] : 6 kV
• Indication de position de contact : Oui
• Type de commande : Levier
• Affichage local : Indication On/Off, indication de tension : LED (verte), indication de déclenchement
• Type de montage : Montage à clipser
• Base de montage : Rail DIN
• Largeur en modules de 9 mm : 8
• Dimensions : Hauteur : 88 mm, Largeur : 72 mm, Profondeur : 79 mm
• Poids du produit : 415 g
• Couleur : Blanc
• Durée de vie mécanique : 20000 cycles
• Durée de vie électrique : 15000 cycles
• Description des options de verrouillage : Dispositif de verrouillage pour cadenas

Connexions - Bornes

• Double borne avant : 1…35 mm² rigide, 1…25 mm² flexible, 1…25 mm² flexible avec prise à oeil
• Double borne arrière : 1…25 mm² rigide, 1…16 mm² flexible, 1…16 mm² flexible avec prise à oeil
• Longueur de dénudage : 14 mm pour connexion supérieure ou inférieure
• Couple de serrage : 3,5 N.m pour connexion supérieure ou inférieure

Environnement de travail

• Normes : IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
• Certificat de produit : CCC, KC
• Degré de protection IP : IP20 selon IEC 60529, IP40 (boîtier modulaire) selon IEC 60529
• Degré de protection IK : IK05
• Degré de pollution : 3
• Catégorie de surtension : IV
• Compatibilité électromagnétique : résistance aux courants d'impulsions de 8/20 µs, 3 kA selon EN/IEC 61008-1
• Altitude de travail (en mètres au-dessus du niveau de la mer) : 0...2000 m
• Température ambiante en fonctionnement : -25…60 °C
• Température ambiante lors du stockage : -40…85 °C
