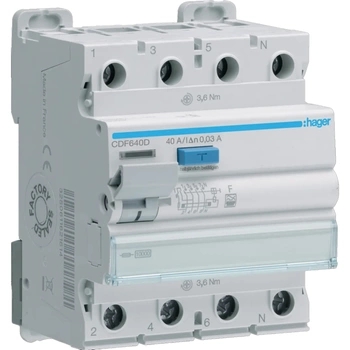

Hager CDF640D Interrupteur différentiel 40A 30mA 10kA

Hager CDF640D RCCB Disjoncteur de fuite à la terre 3P+N 40A 30mA 10kA Type F

Spécification technique

Architecture :

• Configuration des pôles : 3P+N

Courant électrique :

• Courant nominal : 40 A
• Courant de défaut assigné (Idn) : 30 mA
• Capacité de coupure et de séparation (Idm) : 1,25 kA
• Courant de court-circuit conditionnel (Icn) selon EN61008-1 : 10 kA

Courant nominal à différentes températures :

• Pour des températures de -25°C à 70°C : 40 A

Principales caractéristiques électriques :

• Couple nominal pour le bornier supérieur : 3,60 Nm
• Couple de serrage nominal pour le bornier de sortie : 3,60 Nm
• Tension de fonctionnement nominale (Ue, AC) : 230 - 400 V
• Type d'alimentation : AC
• Tension d'isolement nominale (Ui) : 500 V
• Tension d'essai de tension de service : 2 kV
• Tension d'impulsion nominale (Uimp) : 4000 V
• Résistance à la tension d'impulsion nominale (Uimp PN-EN-60947-3) : 6000 V
• Tension maximale de fonctionnement : 440 V
• Fréquence : 50 Hz

Capacité :

• Nombre de modules : 4

Compatibilité :

• Montage sur rails DIN : Oui

Sécurité :

• Disjoncteur de fuite à la terre Type : Type F
• Classe de protection IP : IP20

Installation et montage :

• Type de connexion en haut : Bornier à vis
• Type de connexion en bas : biconnect
• Section de la sortie avec vis pour conducteurs rigides : 1 - 25 mm²
• Section du bornier pour conducteurs flexibles : 1 - 16 mm²

Puissance :

• Perte de puissance totale pour le courant nominal : 4,39 W

Conditions de fonctionnement :

• Altitude maximale au-dessus du niveau de la mer : 2000 m

Durabilité :

• Durabilité électrique : 10000 cycles
• Durabilité mécanique : 20000 cycles

Connectivité :

• Type de connexion : Bornier à vis
• Orientation des bornes supérieures : Bornier aligné
• Orientation de la connexion inférieure : Bornier aligné

Dimensions :

• Hauteur : 85 mm
• Largeur : 72 mm
• Profondeur : 70 mm
