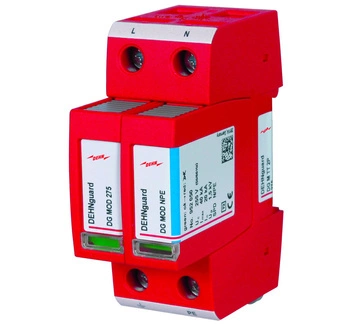

DEHN 952110 Parafoudre M TT 2P 275 DEHNguard

Parafoudre multipolaire DEHNguard M (Type 2 selon EN 61643-11), composé d'une base et d'un module de protection remplaçable. Haute fiabilité grâce au dispositif de contrôle et de déconnexion "Thermo Dynamic Control". Pour la protection des installations basse tension contre les surtensions. Pour utilisation selon le concept zonal de protection contre la foudre comme transition entre les zones 0B - 1 et au-delà.

Caractéristiques du produit

• unité complète prête à être branchée, composée d'un appareil de base et de modules de protection remplaçables
• haute résistance aux chocs grâce à l'utilisation de varistors en oxyde de zinc / éclateurs
• haute fiabilité grâce au dispositif de contrôle et de déconnexion "Thermo Dynamic Control"

Données techniques

• Parafoudre selon EN 61643-11 : Type 2 / Classe II
• Coordination d'énergie avec appareil terminal (≤ 10 m) : Type 2 + Type 3
• Tension alternatif nominale (UN) : 230 V (50 / 60 Hz)
• Tension alternative maximale en permanence [L-N] (UC) : 275 V (50 / 60 Hz)
• Tension alternative maximale en permanence [N-PE] (UC) : 255 V (50 / 60 Hz)
• Courant de décharge nominal (8/20 µs) (In) : 20 kA
• Courant de décharge maximal (8/20 µs) (Imax) : 40 kA
• Niveau de protection contre les surtensions [L-N]/[N-PE] (UP) : ≤ 1,5 / ≤ 1,5 kV
• Niveau de protection contre les surtensions [L-N]/[N-PE] à 5 kA (UP) : ≤ 1 / ≤ 1,5 kV
• Capacité de suppression du courant de suivi [N-PE] (Ifi) : 100 Arms
• Temps de déclenchement [L-N] (tA) : ≤ 25 ns
• Temps de déclenchement [N-PE] (tA) : ≤ 100 ns
• Protection maximale : 125 A gG
• Résistance au court-circuit à la protection maximale (ISCCR) : 50 kArms
• Surtension transitoire (TOV) [L-N] (UT) - Courbe : 335 V / 5 s - résistant
• Surtensions transitoires (TOV) [L-N] (UT) - Courbe : 440 V / 120 min - défaut sécurisé
• Surtensions transitoires (TOV) [N-PE] (UT) - Caractéristique : 1200 V / 200 ms - robuste
• Plage de température de fonctionnement (TU) : -40°C ... +80°C
• Indication de fonctionnement / de défaut : vert / rouge
• Nombre de connexions : 1
• Section de câble (min.) : 1,5 mm2 fil / câble
• Section de conducteur (max.) : 35 mm2 multicâble / 25 mm2 fil
• Montage : sur rail de 35 mm selon EN 60715
• Matériau du boîtier : plastique thermoplastique, rouge, UL 94 V-0
• Emplacement de montage : en intérieur
• Degré de protection : IP 20
• Largeur d'intégration : 2 module(s), DIN 43880
• Certifications : KEMA, VDE, UL
• Courant d'impact (10/350 µs) [N-PE] (Iimp) : 12 kA
• Niveau de protection contre les surtensions [L-PE] (UP) : 1,5 kV
