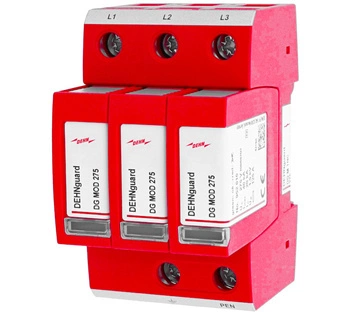

DEHN 952300 Parafoudre M TNC 275 DEHNguard

DEHNguard modularer Überspannungsschutz, 3-polig für TN-C-Systeme, Typ M TNC 275

Mehrpoliger Überspannungsschutz DEHNguard M (Typ 2 gemäß EN 61643-11), bestehend aus einer Basiseinheit und einem austauschbaren Schutzmodul. Hohe Zuverlässigkeit dank der Überwachungs- und Abschalteinrichtung "Thermo Dynamic Control". Zum Schutz von Niederspannungsanlagen vor Überspannungen. Für den Einsatz gemäß dem Blitzschutz-Zonenkonzept als Übergang zwischen den Zonen 0B - 1 und darüber hinaus.

Produkteigenschaften:

• Komplette, anschlussfertige Einheit, bestehend aus Basiseinheit und austauschbaren Schutzmodulen
• Hohe Stoßfestigkeit durch Zinkoxid-Varistoren / Funkenstrecken
• Hohe Zuverlässigkeit dank Überwachungs- und Abschalteinrichtung "Thermo Dynamic Control"

Technische Daten:

• Überspannungsschutz gemäß EN 61643-11: Typ 2 / Klasse II
• Energiekoordination mit Endgeräten (≤ 10 m): Typ 2 + Typ 3
• Bemessungsspannung AC (UN): 230 / 400 V (50 / 60 Hz)
• Maximale Dauerspannung AC (UC): 275 V (50 / 60 Hz)
• Bemessungsableitstrom (8/20 µs) (In): 20 kA
• Maximaler Ableitstrom (8/20 µs) (Imax): 40 kA
• Spannungsschutzpegel (UP): ≤ 1,5 kV
• Spannungsschutzpegel bei 5 kA (UP): ≤ 1 kV
• Ansprechzeit (tA): ≤ 25 ns
• Maximale Absicherung: 125 A gG
• Kurzschlussfestigkeit bei maximaler Absicherung (ISCCR): 50 kArms
• Vorübergehende Überspannung (TOV) (UT) - Charakteristik: 335 V / 5 s - beständig
• Vorübergehende Überspannung (TOV) (UT) - Charakteristik: 440 V / 120 min - fehlersicher
• Betriebstemperaturbereich (TU): -40°C ... +80°C
• Statusanzeige: grün/rot
• Anzahl der Anschlüsse: 1
• Leiterquerschnitt (min.): 1,5 mm² starr / flexibel
• Leiterquerschnitt (max.): 35 mm² mehrdrähtig / 25 mm² starr
• Montage: auf 35-mm-Schiene gemäß EN 60715
• Gehäusematerial: Thermoplast, rot, UL 94 V-0
• Montageort: Innenbereich
• Schutzart: IP 20
• Breite: 3 Module, DIN 43880
• Zertifikate: KEMA, VDE, UL
