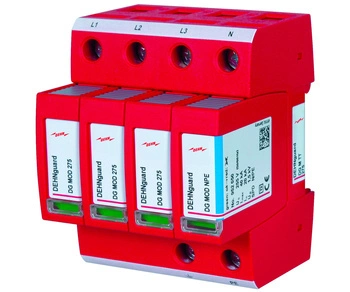

DEHN 952310 Parafoudre M TT 275 DEHNguard

DEHNguard M TT 275 parafoudre 952310

Parafoudre multipolaire DEHNguard M (Type 2 selon EN 61643-11), composé d'une base et d'un module de protection interchangeable. Haute fiabilité grâce au dispositif de contrôle et de déconnexion "Thermo Dynamic Control". Pour la protection des installations basse tension contre les surtensions. Pour une utilisation selon le concept de zonage de la protection contre la foudre comme transition entre les zones 0B - 1 et au-delà.

Caractéristiques du produit :

• Unité complète, prête à brancher, composée d'une base et de modules de protection interchangeables
• Haute résistance aux chocs grâce à l'utilisation de varistors en oxyde de zinc / d'arcs électriques
• Haute fiabilité grâce au dispositif de contrôle et de déconnexion "Thermo Dynamic Control".

Données techniques :

• Parafoudre selon EN 61643-11 : Type 2 / Classe II
• Coordination énergétique avec appareil terminal (≤ 10 m) : Type 2 + Type 3
• Tension alternative nominale (UN) : 230 / 400 V (50 / 60 Hz)
• Tension alternative maximale permanente [L-N] (UC) : 275 V (50 / 60 Hz)
• Tension alternative maximale permanente [N-PE] (UC) : 255 V (50 / 60 Hz)
• Courant de décharge nominal (8/20 µs) (In) : 20 kA
• Courant de décharge maximal (8/20 µs) (Imax) : 40 kA
• Niveau de protection contre la tension [L-N]/[N-PE] (UP) : ≤ 1,5 / ≤ 1,5 kV
• Niveau de protection contre la tension [L-N]/[N-PE] à 5 kA (UP) : ≤ 1 / ≤ 1,5 kV
• Capacité d'atténuation des courants de suivi [N-PE] (Ifi) : 100 Arms
• Temps de déclenchement [L-N] (tA) : ≤ 25 ns
• Temps de déclenchement [N-PE] (tA) : ≤ 100 ns
• Protection maximale : 125 A gG
• Résistance au court-circuit avec protection maximale (ISCCR) : 50 kArms
• Surtension transitoire (TOV) [L-N] (UT) - Caractéristique : 335 V / 5 s - résistant
• Surtensions transitoires (TOV) [L-N] (UT) - Caractéristique : 440 V / 120 min - défaillance sécurisée
• Surtensions occasionnelles (TOV) [N-PE] (UT) - Caractéristique : 1200 V / 200 ms - robuste Plage de température de fonctionnement (TU) : -40°C ... +80°C
• Indication de fonctionnement/d'erreur : vert/rouge
• Nombre de connexions : 1
• Section de câble (min.) : 1,5 mm2 Fil / câble
• Section de conducteur (max.) : 35 mm2 multifils / 25 mm2 Fil
• Montage : sur rail de 35 mm selon EN 60715
• Matériau du boîtier : plastique thermoplastique, rouge, UL 94 V-0
• Lieu de montage : en intérieur
• Degré de protection : IP 20
• Largeur d'installation : 4 module(s), DIN 43880
• Certifications : KEMA, VDE, UL
• Courant d'impulsion (10/350 µs) [N-PE] (Iimp) : 12 kA
• Niveau de protection contre la tension [L-PE] (UP) : 1,5 kV
