DEHN 941405 Parafoudre TNC 255 DEHNshield
DEHN 941405 Parafoudre TNC 255 DEHNshield

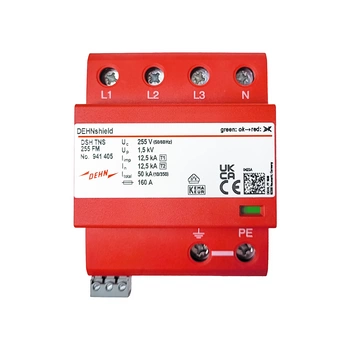

DEHNshield TNS FM 941405
Dispositif combiné prêt à raccorder, optimisé pour l'application pour systèmes TN-S avec une tension nominale de 230 / 400 V (circuit 4+0) ; avec contact de télécommunication sans potentiel.
Dispositif combiné prêt à raccorder, optimisé pour l'application type 1 + type 2 à base de dispositifs d'arc
■ Technologie de protection par arc nécessitant peu d'espace avec seulement 1 TE / Pôle permettant une exécution compacte
■ Permet une mise à la terre de protection contre la foudre compacte incluant la protection des appareils terminaux
| SPD selon EN 61643-11 / ... IEC 61643-11 | Type 1 + Type 2 / Classe I + Classe II |
| Protection énergétiquement coordonnée vers l'appareil terminal (≤ 10 m) | Type 1 + Type 2 + Type 3 |
| Tension nominale AC (UN ) | 230 / 400 V (50 / 60 Hz) |
| Tension de service maximale AC (UC ) | 255 V (50 / 60 Hz) |
| Courant d'impulsion de foudre (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 50 kA |
| Énergie spécifique [L1+L2+L3+N-PE] (W/R) | 625,00 kJ/Ohm |
| Courant d'impulsion de foudre (10/350 µs) [L, N-PE] (Iimp ) | 12,5 kA |
| Énergie spécifique [L,N-PE] (W/R) | 39,06 kJ/Ohm |
| Courant nominal d'impulsion (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (In ) | 12,5 / 50 kA |
| Niveau de protection [L-PE]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 kV |
| Capacité d'extinction de courant AC (Ifi ) | 25 kAeff |
| Limitation de courant / sélectivité | Pas de déclenchement d'un fusible 35 A gG jusqu'à 25 kAeff (prosp.) |
| Temps de réponse (tA ) | ≤ 100 ns |
| Protection contre les surintensités côté réseau | 160 A gG |
| Tension TOV [L-N] (UT) – Caractéristique | 440 V / 120 min. – Résistance |
| Plage de température de fonctionnement (TU ) | -40 °C ... +80 °C |
| Indication de fonctionnement / défaut | vert / rouge |
| Nombre de ports | 1 |
| Section de raccordement (L1, L2, L3, N, PE, 9) (min.) | 1,5 mm2 monobrins / multifilaires |
| Section de raccordement (L1, L2, L3, N, PE, 9) (max.) | 35 mm2 multifilaires / 25 mm2 fins |
| Montage sur | Rail de 35 mm selon EN 60715 |
| Matériau du boîtier | Thermoplastique, couleur rouge, UL 94 V-0 |
| Lieu d'installation | Intérieur |
| Degré de protection | IP 20 |
| Dimensions d'installation | 4 TE, DIN 43880 |
| Homologations | KEMA, VDE |
| Contacts FM / Type de contact | Contacteur |
| Capacité de commutation AC | 250 V / 0,5 A |
| Capacité de commutation DC | 250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A |
| Section de raccordement pour bornes FM | max. 1,5 mm2 monobrins / multifilaires |
