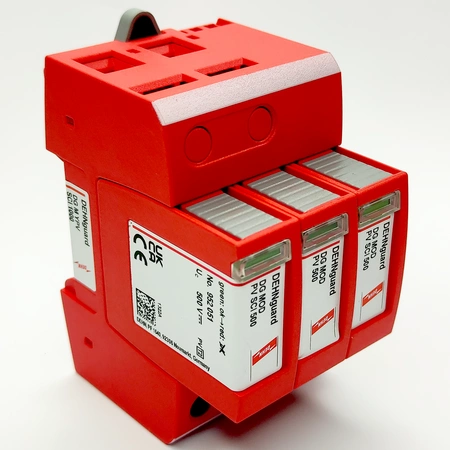

DEHN 952510 Parafoudre PV SCI 1000 DEHNguard

DEHN DEHNguard modulaire DG M YPV SCI 1000 952510

Parafoudre modulaire multi-pôles avec dispositif de commutation à courant continu à trois niveaux pour une utilisation dans les systèmes PV.

■ Unité modulaire entièrement pré-câblée pour une utilisation dans les systèmes photovoltaïques, composée d'une partie de base et de modules de protection enfichables
■ Dispositif de séparation et de court-circuit combiné avec déconnexion électrique sécurisée dans le module de protection (principe SCI breveté)
■ Schéma en Y éprouvé et résistant aux erreurs

• Unité modulaire entièrement pré-câblée pour une utilisation dans les systèmes photovoltaïques, composée d'une partie de base et de modules de protection enfichables
• Dispositif de séparation et de court-circuit combiné avec déconnexion électrique sécurisée dans le module de protection (principe SCI breveté)
• Le schéma en Y éprouvé et résistant aux erreurs du DEHNguard M YPV SCI ... (FM) empêche toute détérioration de l'appareil de protection contre les surtensions en cas de défauts d'isolement dans le circuit du générateur
• Système de protection à courant continu intégré permettant le remplacement sécuritaire des modules de protection sans formation d'arc
• Testé selon EN 50539-11
• Convient pour une utilisation dans tous les systèmes PV selon IEC 60364-7-712

SPD selon EN 61643-31 / IEC 61643-31 Type 2 / Classe II

Max. Tension PV (UCPV) 1000 V

Courant de court-circuit nominal (ISCPV) 10 kA

Courant total de décharge (8/20 µs) (Itotal) 40 kA

Courant de décharge nominal (8/20 µs) [(DC+/DC-) --> PE] (In) 12,5 kA

Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (Imax) 25 kA

Tension de protection (UP) ≤ 4 kV

Tension de protection à 5 kA (UP) ≤ 3,5 k

Temps de réponse (tA) ≤ 25 ns

Plage de température de fonctionnement (TU) -40 °C ... +80 °C

État de fonctionnement / Indication de défaut vert / rouge

Nombre de connexions 1

Section transversale (min.) 1,5 mm2 solide / flexible

Section transversale (max.) 35 mm2 multibrins / 25 mm2 fines brins

Pour le montage sur rails DIN de 35 mm selon EN 60715

Matériau du boîtier en plastique thermoplastique, rouge, UL 94 V-0

Lieu d'installation Installation intérieure

Degré de protection IP 20

Capacité 3 module(s), DIN 43880

Homologations KEMA, UL, CSA

Poids 340 g

Numéro tarif douanier (Nomenclature combinée UE) 85363030

GTIN 4013364126428
