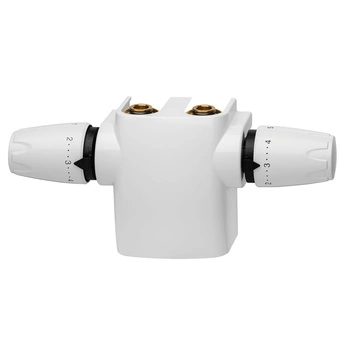

Heimeier Set Multilux 4-F double thermostatique pour connexion de radiateur
avec raccordement à deux points inférieur R1/2 ou G3/4 avec raccordement supplémentaire pour chauffage par le sol
Pour le raccordement de radiateurs alimentés par le sol et de systèmes de chauffage par le sol pour la régulation de la température ambiante et la limitation de la température de retour - RTL. L'écart entre les centres des connecteurs est de 50 mm. Pour le montage angulaire. Les deux têtes de thermostat sont équipées de V-exact II avec un réglage précis, continu de 1 à 8.
Combinaison de vanne thermostatique et de limiteur de température de retour
pour radiateurs de salle de bain ou design et chauffage par le sol supplémentaire
Possibilité de désactiver les radiateurs et le chauffage par le sol
Entretien sans interruption de travail possible
Boîtier élégant
blanc RAL 9016
V-Exact II insertion avec réglage pour équilibrage hydraulique
pour radiateurs et circuits de chauffage par le sol
Application :
Systèmes de chauffage à deux tuyaux
Chauffage par le sol
Fonctions :
Régulation de température individuelle,
limitation de température de retour chauffage par le sol
Réglage (V-exact II) sur la vanne thermostat et le limiteur de température de retour / RTL /
Vanne d'arrêt
Dimensions :
DN15
Classe de pression :
PN10
Plage de température :
Tête de thermostat DX : 6°C - 28°C
Limiteur de température de retour RTL : 0°C - 50°C
Température :
max. température de fonctionnement : 90 °C
Min. température de fonctionnement : 2 °C
Assurez-vous que la température de départ est adaptée pour un chauffage par le sol.
Voir aussi sur
Matériau :
Corps de vanne : bronze résistant à la corrosion
Joints toriques : caoutchouc EPDM
Conique de vanne : caoutchouc EPDM
Ressort de rappel : acier inoxydable
Inserts de vanne : laiton, PPS (polyphénylsulfure)
Remplacez l'insertion de vanne avec un outil de montage, sans vider le système.
Tige : acier inoxydable avec double étanchéité par joint torique. Le joint torique extérieur peut être remplacé sous pression.
Boîtier : ABS
Revêtement :
Corps de vanne en bronze et raccords nickelés.
Désignation :
DIE, RTL et II+ marquage. Flèche de direction d'écoulement. Capuchons de protection blancs.
H = Aller chauffage
HR = Retour
F = Aller chauffage par le sol
FR = Retour chauffage par le sol
Raccordement au radiateur :
Adaptateur pour connexions avec filetage R1/2 et G3/4. Compensez une tolérance de ± 1,0 mm avec des écrous spéciaux et un système d'étanchéité flexible pour un montage sans contrainte.
Connexion de tuyau :
Filetage extérieur G3/4 pour raccords à serrage pour tubes en plastique, en cuivre, en acier de précision et en composite.
Raccordement à tête de thermostat et tête RTL :
M30x1,5, RTL avec adaptateur supplémentaire
