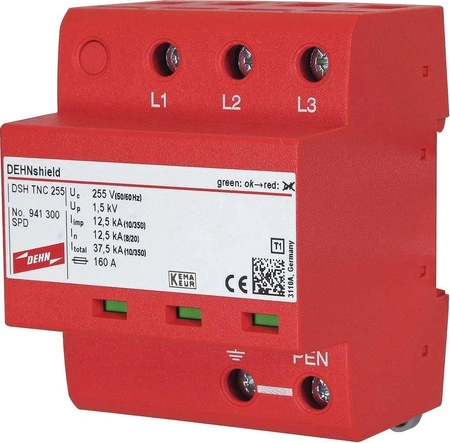

DEHN 941300 Parafoudre TNC 255 DEHNshield
- DEHNshield – parafoudre Type 1+Type 2, conforme à EN 61643-11. Coordination énergétique avec appareils terminaux (≤10 m). Courant de foudre 37,5 kA, niveau de protection ≤1,5 kV, montage DIN, IP20.
Données techniques :
- SPD selon EN 61643-11 / ... IEC 61643-11 - Type 1 + Type 2 / Classe I + Classe II
- Protection coordonnée énergétiquement vers l'appareil terminal (≤ 10 m) - Type 1 + Type 2 + Type 3
- Tension nominale AC (UN) - 230 / 400 V (50 / 60 Hz)
- Tension de fonctionnement maximale AC (UC) - 255 V (50 / 60 Hz)
- Courant de coup de foudre (10/350 µs) [L1+L2+L3-PEN] (Itotal) - 37,5 kA
- Courant de coup de foudre (10/350 µs) [L-PEN] (Iimp) - 12,5 kA
- Énergie spécifique [L1+L2+L3-PEN] (W/R) - 352,00 kJ/Ohm
- Énergie spécifique [L-PEN] (W/R) - 39,06 kJ/Ohm
- Niveau de protection (UP) - ≤ 1,5 kV
- Protection contre les surintensités côté réseau max. - 160 A gG
- Tension TOV [L-N] (UT) – Caractéristique - 440 V / 120 min. – Robustesse
- Coup de courant nominal (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (In) - 12,5 / 37,5 kA
- Limitation du courant de suivi / Sélectivité - Non déclenchement d'un fusible de 35 A gG jusqu'à 25 kAeff (prosp.)
- Temps de réponse (tA) - ≤ 100 ns
- Capacité de coupure de courant de suivi AC (Ifi) - 25 kAeff
- Plage de température de fonctionnement (TU) - -40 °C ... +80 °C
- Nombre de ports - 1
- Section de câble (L1, L2, L3, PEN) (min.) - 1,5 mm² rigide / souple
- Section de câble (L1, L2, L3, PEN) (max.) - 35 mm² multibrins / 25 mm² souple
- Matériau du boîtier - Thermoplastique, couleur rouge, UL 94 V-0
- Montage sur - Rail DIN 35 mm selon EN 60715
- Lieu de montage - Intérieur
- Degré de protection - IP 20
- Dimensions d'installation - 4 TE, DIN 43880
- Indication de fonctionnement / de défaut - vert / rouge
- Certifications - KEMA, VDE, UL
Les parafoudres DEHNshield économisent de l'espace dans le tableau électrique et présentent de nombreux avantages en tant que parafoudre de type 1.
Le fonctionnement du couteau de vagues garantit la coordination avec des appareils de type 2, type 3 et des équipements terminaux. Cette fonction détermine les caractéristiques de fonctionnement du déclencheur à arc.
En tant que parafoudre combiné, DEHNshield répond aux exigences des classes de protection contre la foudre III et IV. En tant que protection unipolaire, il se distingue nettement des parafoudres à varistors disponibles sur le marché.
Particulièrement adapté aux petits distributeurs compacts. Du point de vue de la coordination énergétique, il protège les appareils et les installations à une distance de _< 5 m. Même dans de grandes installations, l'utilisation des parafoudres compacts DEHNshield présente de nombreux avantages. Par exemple, lors de l'installation de niveaux de protection individuels aux limites de zone, une coordination énergétique directe avec l'utilisation de parafoudres DEHNshield est toujours assurée. Grâce à l'utilisation de capteurs d'arc fermés et sans bulles et leur faible largeur d'installation, ils s'intègrent facilement dans de petits distributeurs.
Pour la connexion avec des appareils voisins en technologie modulaire, des barres de connexion (barres de distribution) de type MVS peuvent être utilisées. Le choix de la version de DEHNshield appropriée pour chaque type de réseau est très simple et est spécifié dans la désignation du parafoudre. La technologie de protection contre les arcs assure la sélectivité avec de petits fusibles, c'est-à-dire que même de petits fusibles de circuit de commande principal ne se déclenchent pas lors du fonctionnement du parafoudre et ne coupent pas inutilement l'installation.
